用途說明
特種磁助電接點壓力表是根據使用工況的不同要求

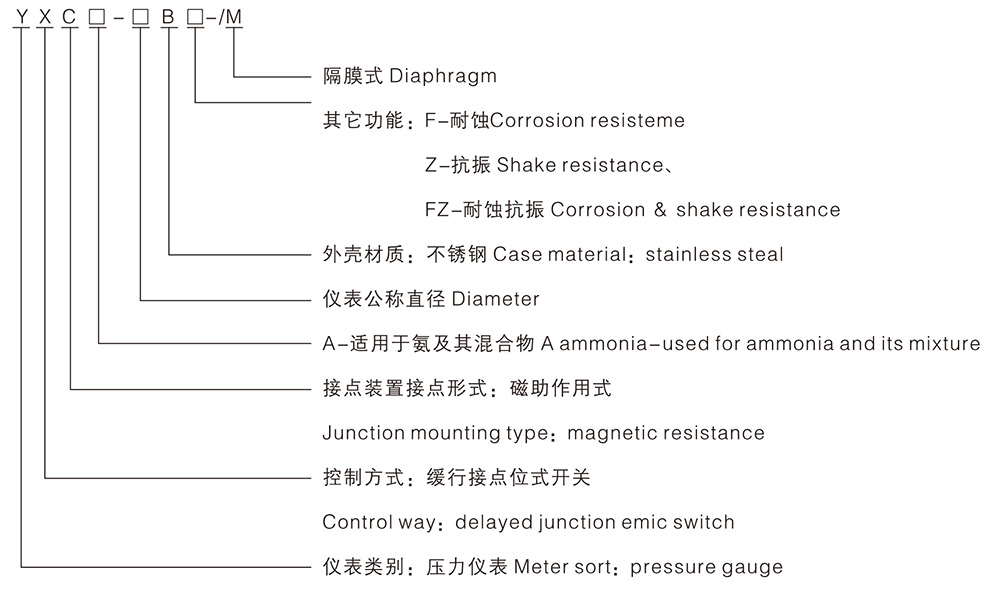

型號表示

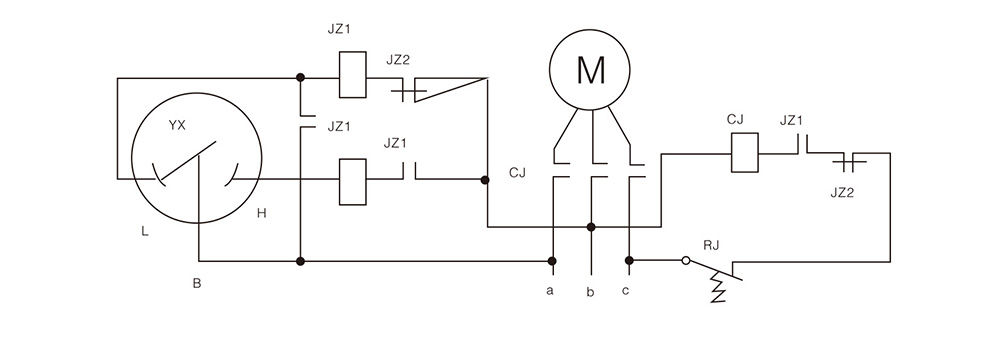

電氣電路連接示意圖
主要技術指標及功能
◇ 標度范圍、精確度等級及接頭螺紋尺寸
|
類型 |
型號 |
名稱 |
標度范圍 |
精確度等級 |
接頭螺紋尺寸 |
||
| 指示 | 設定值 | ||||||
| 接通 | 斷開 | ||||||
|
專用型 |
YAXC |
磁助電接點氨壓力表 |
0~0.16 ~ 60 -0.1~0.06 ~ 2.4 |
2.5 |
2.5 |
4 |
M20×1.5 |
|

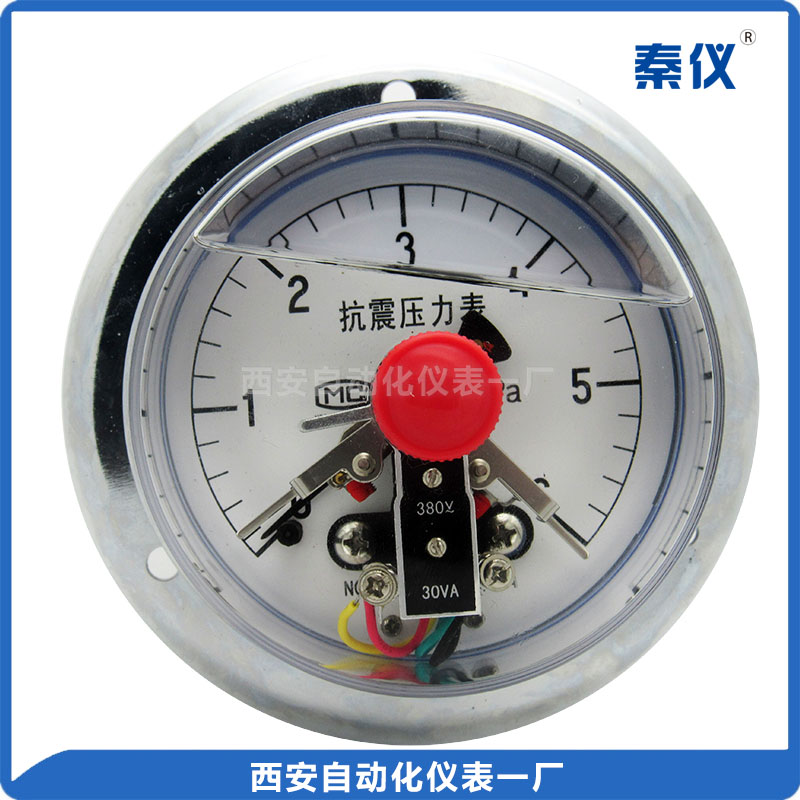

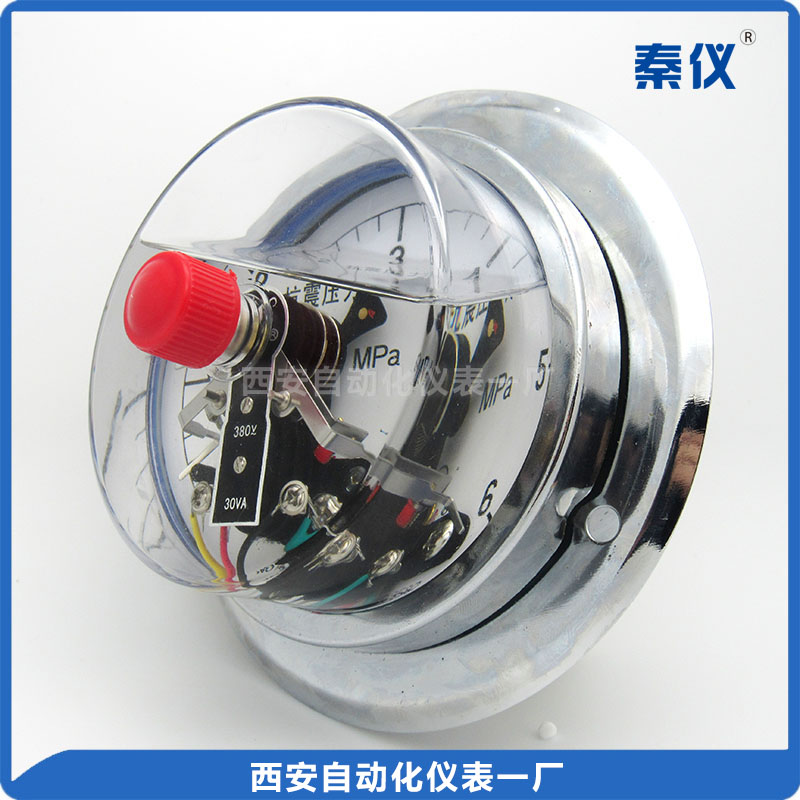

抗振型 |
YXC-Z |
抗振型磁助電接點壓力表 |
0~0.6 ~ 60 -0.1~0.5 ~ 2.4 |
1.6 |
1.6 |
5 | |
|

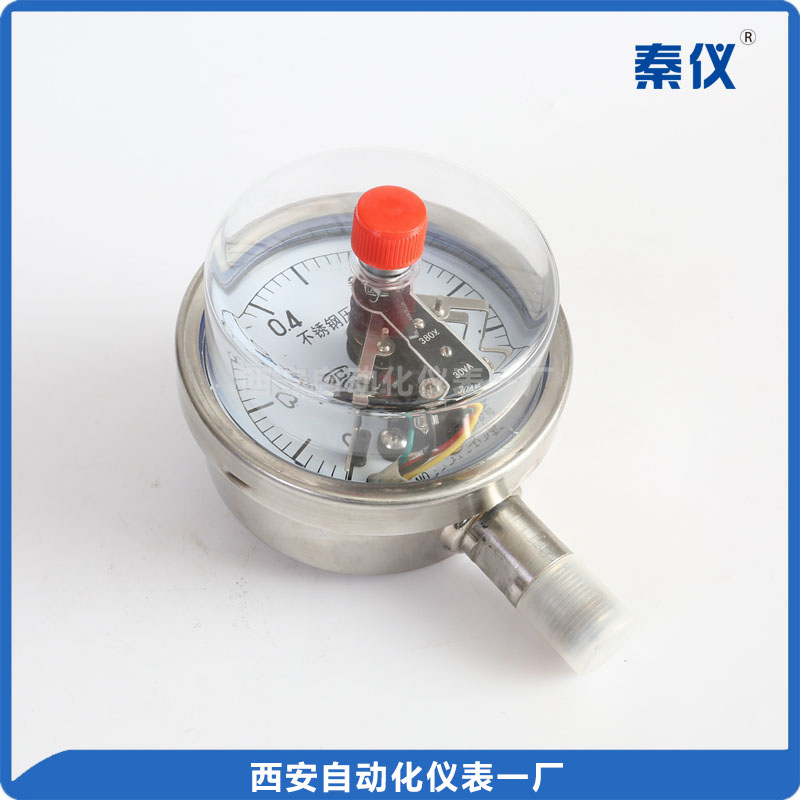

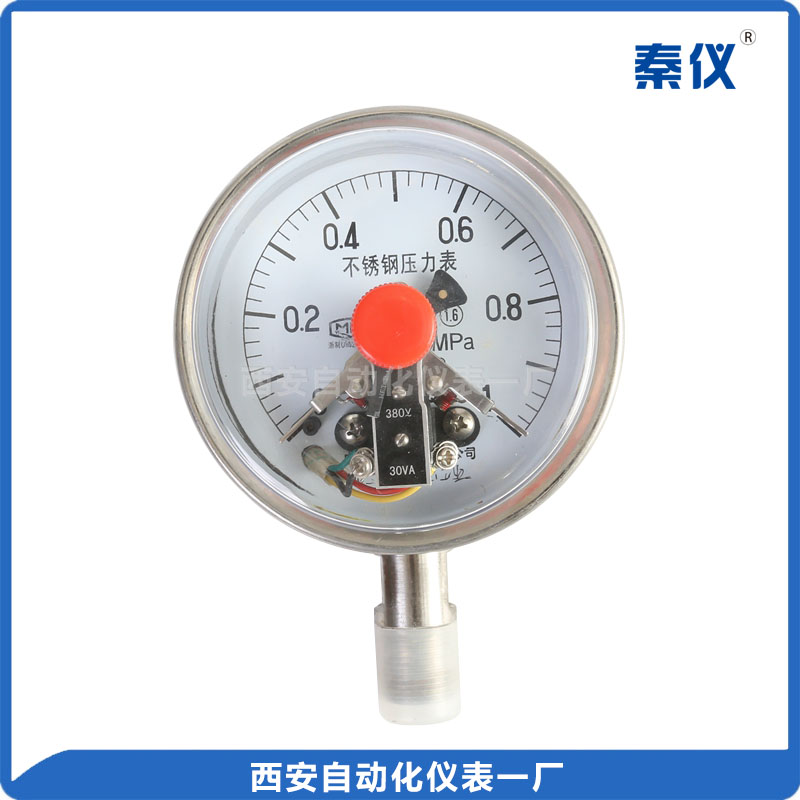

耐蝕型 |
YXC-B-F |
耐蝕型磁助電接點壓力表 |
0~0.16 ~ 60 -0.1~0.06 ~ 2.4 |
1.6 |
1.6 |
4 | |
|
耐蝕抗振型 |
YXC-B-FZ |
耐蝕抗振型磁助電接點壓力表 |
0~0.6 ~ 60 -0.1~0.5 ~ 2.4 |
1.6 |
1.6 |
5 | |
|
隔膜式普通型 |
YXC-/M |
隔膜式磁助電接點壓力表 |
0~0.16 ~ 60 -0.1~0.06 ~ 2.4 |
1.6 |
1.6 |
4 |
各類隔離器 |
|
隔膜式耐蝕型 |
YXC-B-F/M | ||||||
|
隔膜式抗振型 |
YXC-Z/M |
0~0.6 ~ 60 -0.1~0.5 ~ 2.4 |
1.6 |
1.6 |
5 | ||
| 隔膜式耐蝕抗振型 | YXC-B-FZ/M | ||||||
◇ 使用環境條件
| 類型 | 工作溫度范圍 | 相對濕度 |
Performance against
the vibration
|
|
| 介質 | 周圍環境 | |||
| 專用型 | -40~70℃ | 不大于85% | V.H. 3 級 | |
| 耐蝕型 | -40~70℃ | 不大于90% | V.H. 3 級 | |
| 抗振型、耐蝕抗振型 | -25~55℃ | V.H. 4 級 | ||
| 隔膜式普通型 | 150℃ 以下 | -40~70℃ | V.H. 3 級 | |
| 隔膜式耐蝕型 | -40~70℃ | |||
| 隔膜式抗振型、耐蝕抗振型 | 150℃ 以下 | -25~55℃ | V.H. 4 級 | |
◇ 溫度影響：示值不大于0.4%/10℃
，設定點不大于0.6/10℃(使用溫度偏離20±5℃)，◇ 接點裝置電氣參數及控制形式與YXC系列磁助電接點壓力表相同
。
