◎用途說明
壓力式溫度計適用于工業場合測量各種對銅無腐蝕作用介質溫度
，若介質有腐蝕作用應選用防腐型。該 儀表廣泛用于機械、輕紡、化工、制藥、食品行業對生產過程中的溫度測量和控制。防腐型采用全不銹鋼材 料◎主要技術指標
| 型號 | 功能 |
表面直徑 (mm) |
視向 | 表殼材料 | |

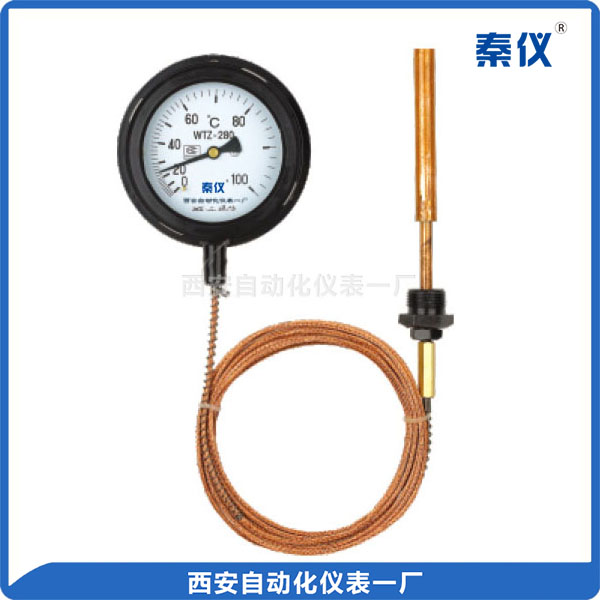

| WTZ-280 | 指示式 | Φ100 | Φ150 | 徑向(掛裝式) | 膠木不銹鋼 |

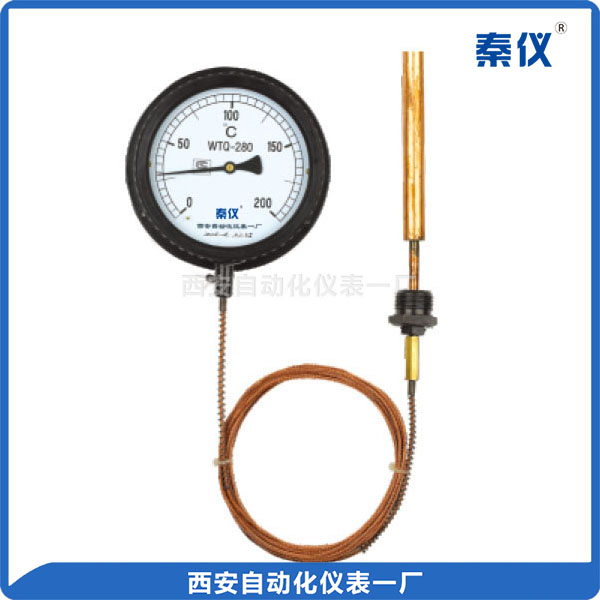

| WTQ-280 | |||||
◎測量范圍
|
測量范圍 (℃) |
WTZ-280 | -20~60,0~100,20~120,60~160 | |
| WTQ-280 | -40~60,0~50,0~120,0~160,0~200,0~250,0~300,0~400,0~500,0~600 | ||
| 溫包插入深度 (mm) |
150~280 ( 尾長≤12M) ，200~330 (尾長＞12M)
|
||
| 溫包材料 |
Φ8, Φ10, Φ13, Φ14 銅管 ，Φ8, Φ10, Φ13, Φ14 不銹鋼管
|
||
| 毛細管材料 | 銅質毛細管/包塑毛細管/不銹鋼毛細管 | ||
| 安裝方式 | WTZ-280 | M27×2 可動外螺紋 |
材料：銅、鐵 、不銹鋼
|
| WTQ-280 | M33×2 可動外螺紋 | ||
| 尾長 | 1M~20M ＞20M 特殊加工 | ||
| 技術參數 | 精度等級: ±1.5%, ±2.5%, 觸頭容量: 220V/1A ( 無感負載10VA) | ||
| 安裝孔尺寸 | 4"~Φ118mm 6"~Φ158mm | ||

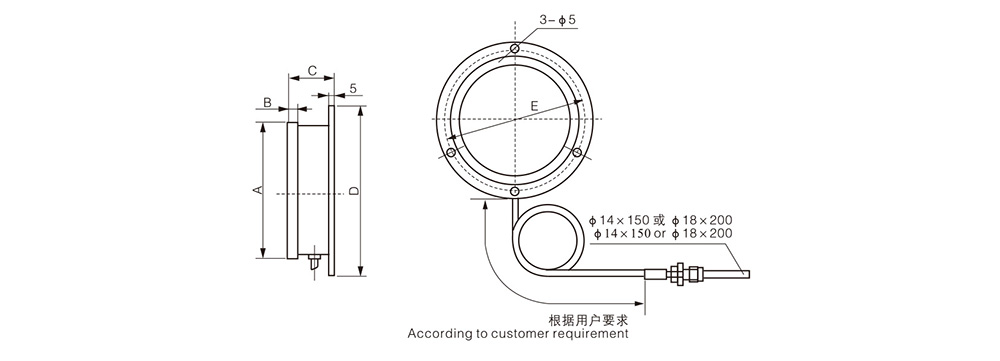

◎外形尺寸
|
WTQ -280 |
A | B | C | D | E |
| Φ100 | 117 | 20 | 51 | 130 | 118 |
| Φ150 | 157 | 20 | 51 | 172 | 160 |
