用途說明

膜片壓力表適用于測量有一定腐蝕性

、粘稠介質和非結晶或非凝固的各種流體介質的壓力或負壓

?div id="m50uktp" class="box-center"> ？筛鶕?jù)測量介質對耐腐蝕性能的不同要求而選用不同材料的膜片

。
外殼用不銹鋼材料的儀表，可在工作環境較惡劣的情況下使用

。

結構原理

儀表由測量系統(包括接頭

、法蘭

、膜片)、傳動機構

、指示裝置和殼組成

。
在被測介質的壓力作用下，儀表的彈性元件(膜片)產 生與壓力大小成正比的彈性變形— 位移

，借助連桿經傳動機構放大

，由指示裝置指示被測壓力值

。

產品參數

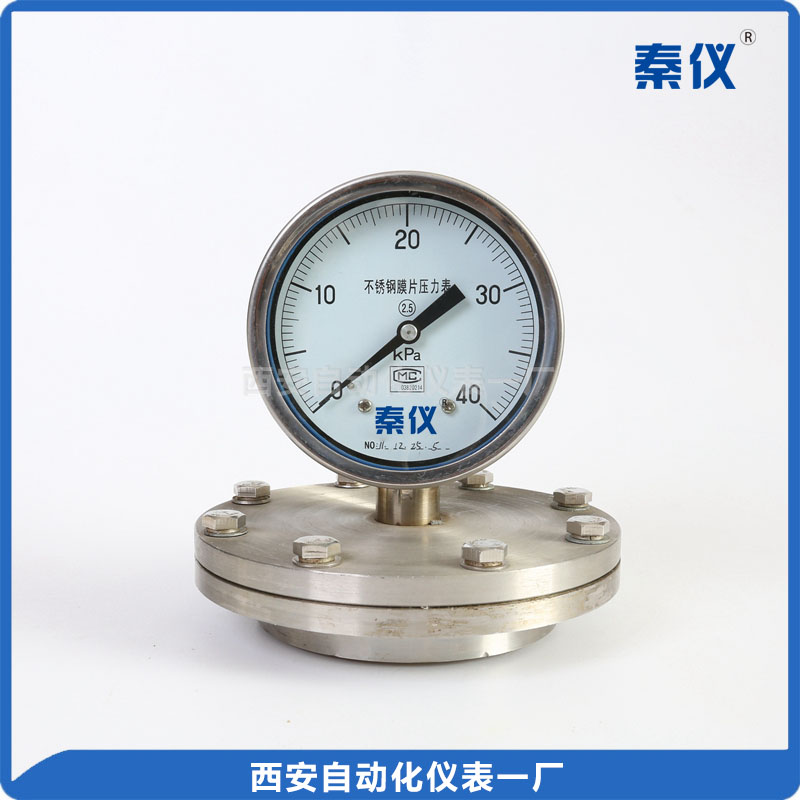

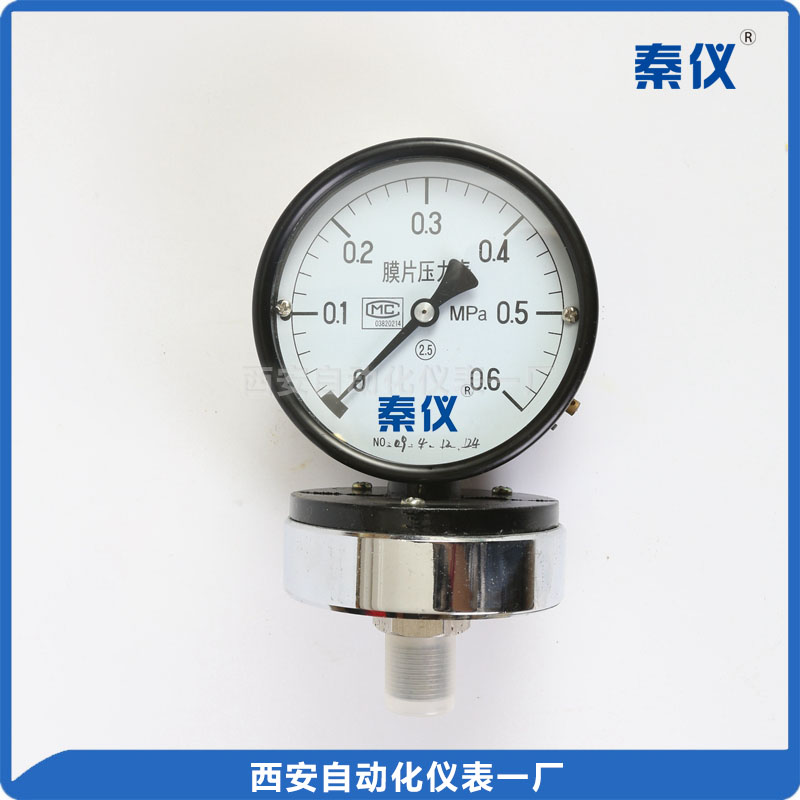

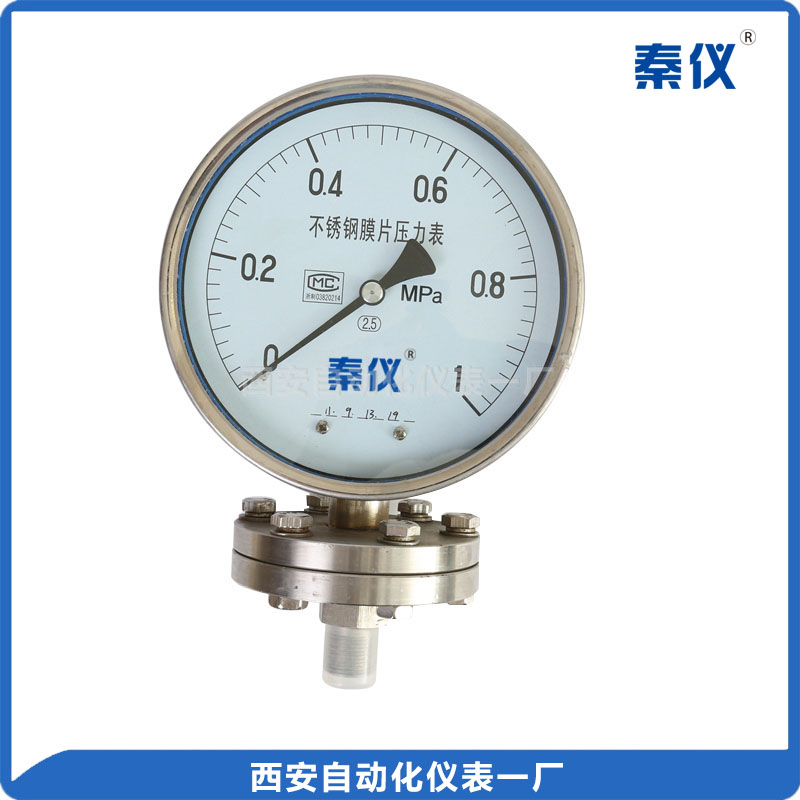

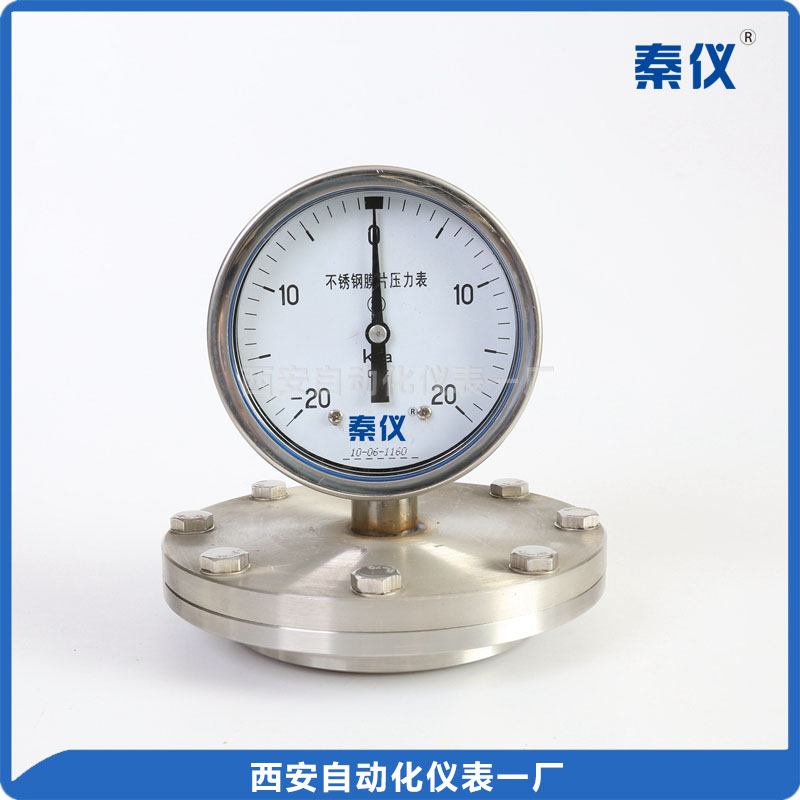

類型	耐蝕型膜片壓力表，M201.5外螺紋接口(YPF-A) 耐蝕型不銹鋼膜片壓力表M201.5外螺紋接口(YPF-B) 耐蝕型法蘭不銹鋼膜片壓力表(YPF-BF)
測量范圍	0~0.06, 0~0.1, 0~0.16, 0~0.25,0~0.4. 0~0.6, 0~1, 0~1.6,0~2.5MPa, -0.1~0, -0.1~0.06, -0.1~0.15,-0.1~0.3, -0.1~0.5, -0.1~0.9MPa, -0.1~1.5, -0.1~2.4MPa 0~1.6, 0~2.5, 0~4, 0~6, 0~10,0~16, 0~25, 0~40KPa, -1.6~0,-2.5~0, -4~0, -6~0, -10~0,-16~0, -25~0, -40~0KPa, -0.8~0.8,-1.2~1.2, -2~2, -3~3, -5~5, -8~8,-12~12, -20~20KPa
壓力單位	Mpa KPa
精度等級	2.5%
殼體材料	鑄鋁 ( YPF-A) ，不銹鋼(YPF-B and YPF-BF)
膜片材料	Cr 15Ni7Mo(PH15-7Mo) 316L(≤25Kpa)
密封墊圈	丁腈橡膠NBR ( YPF-A)，聚四氟乙烯PTPE (YPF-B and YPF-BF)
接頭	不銹鋼
安裝方式	垂直安裝
螺紋	M20*1.5其他螺紋可定制
防護等級	Ip65
環境溫度及相對濕度	- 40~70°C,≤90%
溫度影響	使用溫度偏離20±5℃時，其溫度附加誤差不大于0.04% /℃ 。
表徑	100mm 150mm
